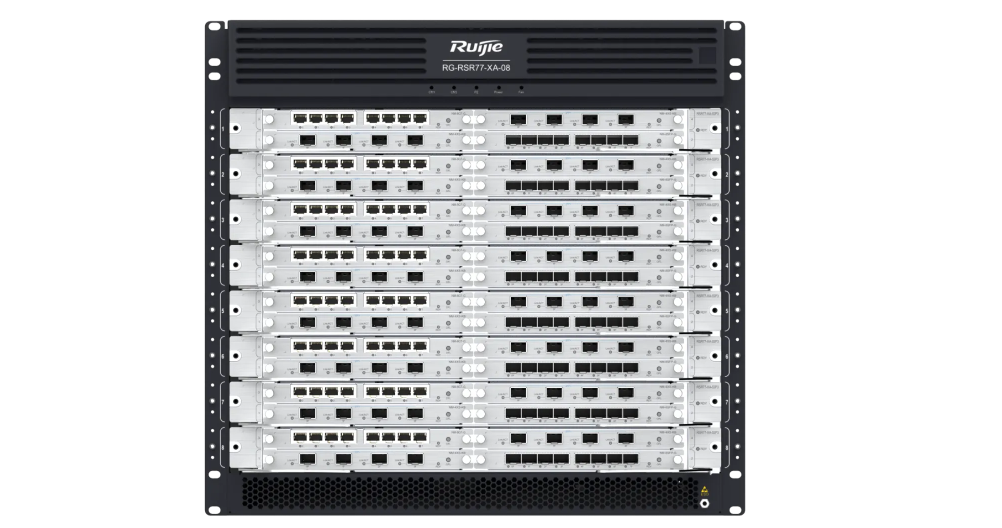

锐捷 多业务核心路由器，10U框式，RG-RSR77-XA-08 and 多业务核心路由器，5U框式， RG-RSR77-XA-03
产品特性：
-模块化板卡设计，子扩展卡接口种类丰富，业务端口速率可达2M~100G
-支持SRv6技术，简化协议配置，助力业务快速开通
-关键部件冗余设计，保持业务不中断，提升整机可靠性
-Y型风道设计，进风量增加30%，提高散热效率
硬件规格
|
硬件规格 |
RG-RSR77-XA-08 |
RG-RSR77-XA-03 |
|
主控板插槽 |
2个 |
2个 |
|
交换架构 |
4独立交换网板 |
2个交换网板 |
|
线卡插槽 |
8个 |
3个 |
|
业务板插槽 |
32个 |
12个 |
|
交换容量 |
240/480Tbps |
150/240Tbps |
|
转发性能 |
38400/96000Mpps |
25000/48000Mpps |
|
路由引擎固化接口 |
1个USB接口， 1个MGMT管理口，1个Console口 |
|
|
可用模块 |
100GE/40GE/10GE/GE/FE E1/CE1 OC-48c/STM-16c POS OC-12c/STM-4c POS OC-3c/STM-1c POS OC-48c/STM-16c CPOS OC-12c/STM-4c CPOS OC-3c/STM-1c CPOS |
|
|
尺寸（宽×高×深）mm |
442mm×442.5mm×606.7mm |
442mm×219.5mm×500mm |
|
电源 |
4个电源（N+N冗余） |
4个电源（N+N冗余） |
|
100VAC~240VAC，50Hz~60Hz -38VDC～-75VDC |
100VAC~240VAC，50Hz~60Hz |
|
|
MTBF |
> 300,000 hours |
|
|
温度 |
工作温度：0℃到 45℃； 存储温度：-40℃到 70℃ |
|
|
湿度 |
工作湿度：10% 到 90% RH；存储湿度：5% 到 95% RH |
|
软件规格
|
软件规格 |
RG-RSR77-XA-08 |
RG-RSR77-XA-03 |
|
IPv4特性 |
支持静态路由、RIPv1/v2、OSPFv2、BGP、IS-IS、策略路由、路由策略等 支持VRRP、FTP、TFTP 支持静态/动态NAT、静态/动态NAPT、VPN NAT等 支持DHCP Server/Relay、Client 支持DNS、NTP Server/Client 支持802.1Q 支持PPP、MP等 |
|
|
IPv6特性 |
支持静态路由、RIPng、OSPFv3、BGP4+、ISISv6、等价路由、策略路由等 支持VRRPv3 支持双栈、支持GRE隧道等 支持ICMPv6、UDPv6、TCPv6 |
|
|
组播 |
支持IGMP v1,v2,v3、IGMP Proxy 支持PIM-DM、PIM-SM、PIM-SSM、MLDv1/v2等组播路由协议 支持组播静态路由、MSDP |
|
|
MPLS/SR |
支持MPLS转发 支持跨域OPTION A/B/C三种MPLS VPN方式 支持分层PE 支持MPLS VPN，LDP，静态LSP，动态LSP 支持TI-LFA 支持SRv6，支持SRv6-BE、SRv6 Policy，支持TI-LFA，SRv6 GR、NSR for SRv6、SBFD for SRv6 支持EVPN 支持信道化子接口切片技术 |
|
|
ACL |
支持标准、扩展ACL 支持IPv6 ACL |
|
|
QOS |
支持802.1p 支持SP、WRR、DRR、SP+WRR、SP+DRR等队列调度机制 支持RED/WRED 支持基于出端口/入端口的限速 |
|
|
可靠性 |
各组件支持热插拔 支持GR for OSPF/IS-IS/BGP 支持LDP/L3VPN GR 支持BFD for VRRP/OSPF/BGP4/ISIS/ISISv6/MPLS/静态路由等 支持SBFD，联动MPLS SR、SRv6 支持iFIT随流检测 支持广域网传输前向纠错(A-FEC) 支持智能选路/负载均衡/调度随行/灾备逃生 |
|
|
安全性 |
支持防攻击保护、DoS/DDoS防御、分片包攻击防御、SYN攻击防御、IP欺骗攻击防御、IDS入侵检测、IPS入侵防御 支持L2TP、IPSec、GRE等 支持RADIUS和TACACS+用户登录认证，与用户认证系统联动进行实名认证计费 支持uRPF 支持登录认证、口令安全 支持SSHv2，为用户登录提供安全加密通道 支持国密局商密算法 支持CPP(CPU保护功能)，NFPP(基础网络保护策略) |
|
|
应用识别 |
支持自定义/预定义应用识别 支持FPI首包识别，DPI深度识别，DNS关联识别 |
|
|
管理性 |
支持Console/Telnet/SSH 命令行配置 支持FTP、TFTP、Xmodem等文件上下载管理 支持SNMP V1/V2c/V3 支持RMON 支持NTP时钟 支持系统工作日志 支持IPFIX流量分析 |
|
|
SDN技术 |
支持BGP-LS等网络信息收集协议 支持Netconf、YANG、Telemetry协议 支持Segment routing |
|
产品概述
RG-RSR77-XA系列核心全业务路由器是锐捷网络坚持自主创新，面向企业网云架构和云业务的需求，推出的下一代高端分布式路由器。
产品基于锐捷自主研发的RGOS 12.X操作系统，打造高性能、高可靠、高安全的多业务核心路由器。RG-RSR77-XA系列路由器支持设备平滑升级扩容，为现网业务需求提供强大支持，同时为未来5-10年新业务的发展留足冗余空间。
RG-RSR77-XA系列路由交换引擎、交换网板和业务板卡物理分离，在高性能多核平台、分布式构架基础上实现了管理、控制和数据转发的三平面分离。RG-RSR77-XA系列采用双数据平面，提升性能的同时进一步确保业务的不间断运行。
RG-RSR77-XA系列以其高可用性、高性能、多业务、高安全等优势，支撑企业业务运营和承载网络的建设，有效提高网络价值并节约网络建设成本。基于弹性可扩展架构，RG-RSR77-XA系列可通过增加业务板卡的方式叠加提升性能，实现机箱内部板卡级别的负载均衡。
基于锐捷网络自主知识产权的RGOS 12.X网络操作系统，RG-RSR77-XA系列全面继承RG-RSR77-X系列的多业务特性。支持VCPU和REF等高速转发技术，持续提升多业务并发处理能力。分布式业务线卡支持多种接口，内置全业务特性，将NAT、IPFIX、IPv6、BGP、IPSec、MPLS VPN、QoS、组播等技术有机融合。
RG-RSR77-XA系列包括2个产品型号：RG-RSR77XA-08和RG-RSR77XA-03
RG-RSR77-XA系列主要应用于政府、金融、运营商、教育和大中型企业网广域核心、汇聚节点，大型园区网出口及各类数据中心边缘汇聚，与RSR30-XA及RSR20-X1系列路由器产品配合组网，实现广域网整体解决方案的“一站式”交付。
产品特性
架构全面升级
RG-RSR77-XA系列机箱基于弹性可扩展平台，采用CLOS无阻塞交换和先进的分布式多业务处理架构，可支持100GE、40GE等高速接口。RSR77-XA-08机箱采用独立的交换网板，同时路由引擎、业务引擎和转发引擎完全独立，实现了管理、控制和数据的三平面分离，进一步提升了业务的高可用性。
模块化全兼容

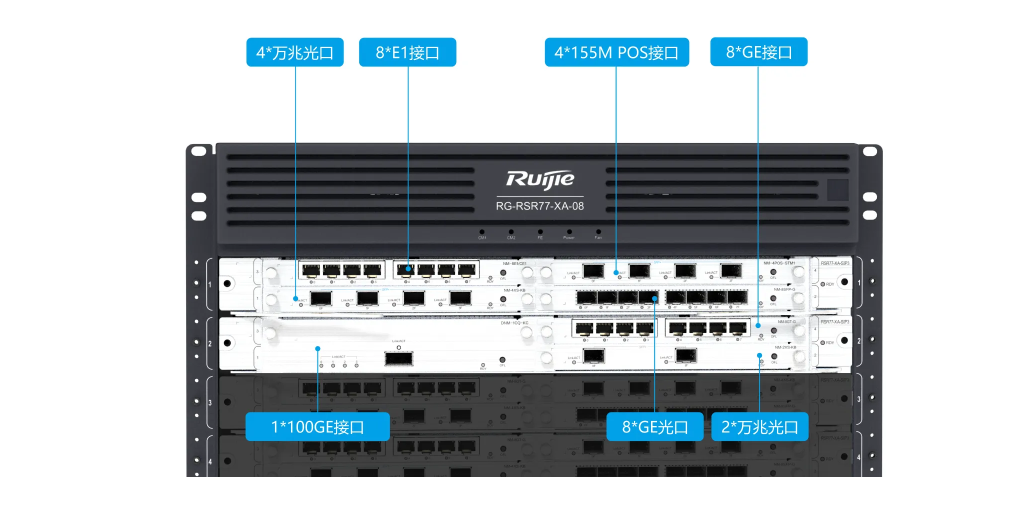

RG-RSR77-XA系列采用子母卡分离设计，目前提供RG-RSR77-XA-08、RG-RSR77-XA-03两款模块化产品，采用统一的硬件和软件平台，两款设备线卡完全兼容，可以适应不断发展的企业不同网络层次的应用需求。
绿色节能设计
RG-RSR77-XA系列设计中贯彻环保节能的设计理念，机箱支持高效模块化电源，机箱采用分区独立供电的方式，提升供电系统效率，降低机房能耗。
机箱采用物理分区隔离的分区散热方式，智能风扇模块支持分区温度控制，多级调速，节能降噪，为用户大幅度节省空调能耗。
高性能全业务内置
RG-RSR77-XA系列分布式业务线卡内置全业务特性，支持NAT、IPv6、BGP、IPSec、MPLS VPN、QoS、组播、SRv6等技术。需要加载新的业务特性时，无须购买软件License或多业务板卡，为客户节省了投资成本。
强大的路由处理能力
支持各种动态路由协议，满足各种组网要求；另外支持策略路由功能，可对网络流量进行灵活的控制和调度，满足金融、政府、企业网等用户的路由特性要求。
依托高性能流表、快速转发技术，通过GR、FRR和BFD等功能，改善传统路由协议的收敛机制，实现大型网络的快速收敛。
完善的MPLS VPN功能
RG-RSR77-XA系列支持全面的MPLS协议，支持高性能P/PE应用；支持全分布式的三层VPN业务。提供高性能、安全和多层次的MPLS VPN解决方案。
RG-RSR77-XA系列支持分布式组播VPN，在MPLS VPN网络在线开启高性能的组播业务，满足用户的视频会议、远程教学等组播业务需求。
RG-RSR77-XA系列支持MPLS VPN网络故障定位功能，支持MPLS PING/TRACEROUTE，能够帮助用户快速定位故障点。
SRv6全面支持
全面支持SRv6段路由技术，如SRv6支持Netconf、SRv6支持TI-LFA、SRv6支持跨域E2E、BGP For SRv6 Policy、SRv6 Policy、SRv6-BE、SRv6 GR、NSR for SRv6、SBFD for SRv6
电信级可靠性设计
关键模块的冗余：路由引擎冗余、交换网板冗余、电源N+N冗余、风扇冗余、双启动映像文件、双配置文件。
关键部件热拔插：路由引擎、线卡板、业务板、电源模块和风扇框均支持热拔插。
灵活的设备管理
RG-RSR77-XA系列支持用户分级管理和口令保护、通过多核CPU技术实现控制和转发分离，保障在现场和远程等多个环境下都能够实现对设备的管理；对登录用户进行认证，不同级别的用户给予不同的管理权限，保证设备的安全。
